搖擺篩
一、概 述
搖擺篩是我公司為了滿足**、大產量、高密度、超精細的篩分要求，而特殊設計的一種新型**篩分機。該機器成功的模擬了人工篩分運動的有效原理，在篩分精度、效率、產量、篩網壽命等方面均是常規振動篩等篩分設備的5-10倍，符合所有精細與超細范圍的粉末與微粒狀物料，特別適合篩分難以處理的物料。并可根據物料的物理特性，客戶的不同篩分要求對相互獨立可調的轉速、偏心距、徑向力等參數進行調整，改變物料在篩面停留時間和運動路線，達到佳篩分效果。
二、結構原理

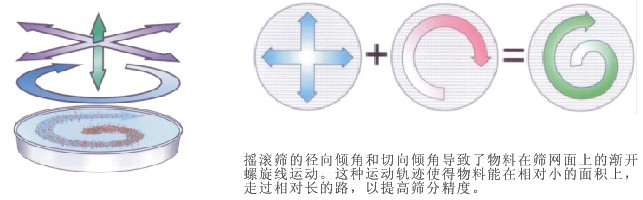

基本的回轉運動與人工篩分相類似。偏心率從25到40mm可調，低速V型皮帶驅動從120到360rpm可調。每一種產品的停留時間可以通過搖擺篩的徑向與切角朝驅動軸線方向進行調整。因此建立水平與拋擲三維翻滾運動。物料從中心到外緣在整個篩面上均勻分散，從而以螺旋運動往軸向傳播。細小顆料從而完成了整個篩分過程。水平與垂直加速度隨著粒子的運動而增加，接近篩孔尺寸的顆粒隨之成功分離；較大顆料被運送到出口處，出口處由一個可調節的導向裝置控制流量中，該導向裝置是控制物料停留時間的另一個因素。此次過程在每篩層之間重復進行。
三、產品參數
| 型號（YBS） | YBS 600 | YBS 1000 | YBS 1200 | YBS 1600 | YBS 2000 | YBS 2400 | YBS 2600 |
| 直徑 | 600 | 1000 | 1200 | 1600 | 2000 | 2400 | 2600 |
| 篩分面積 | 0.29 | 0.71 | 1.11 | 1.83 | 2.62 | 3.63 | 5.31 |
| 空間要求 | 0.4 | 1.2 | 1.6 | 2.5 | 3.6 | 5.2 | 6.8 |
| 多篩層 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| 功率消耗 | 0.25 | 1.5 | 2.2 | 2.2/4 | 2.2/4 | 5.5 | 5.5 |
| 橡皮球清潔 | 5層 | 5層 | 5層 | 5層 | 5層 | 5層 | 5層 |

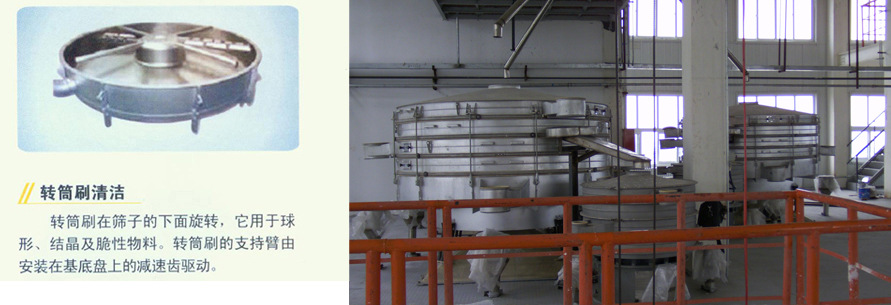

| 轉筒刷清潔 | 5層 | 5層 | 5層 | 5層 | 5層 | 5層 | 5層 |

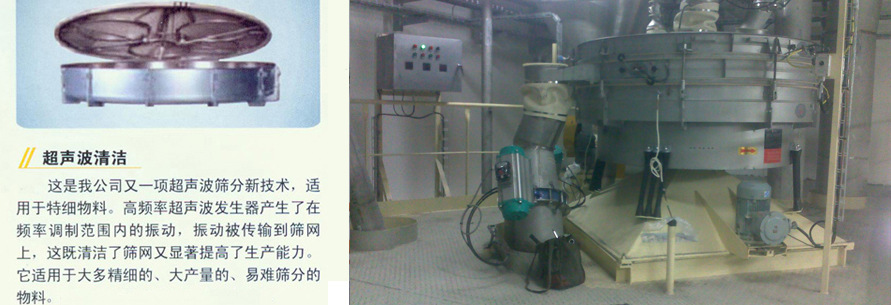

| 超聲波清潔 | 5層 | 5層 | 5層 | 5層 | 5層 | 5層 | 5層 |
| 過濾附件 | 2層 | 2層 | 2層 | 1層 | 1層 | 1層 | 1層 |
| 有效直徑 | 630 | 930 | 1100 | 1340 | 1340 | 1740 | 1940 |
| 1層高度(㎜) | 830 | 1155 | 1480 | 1480 | 1500 | 1470 | 1580 |
| 1層重量 | 140 | 490 | 700 | 980 | 1050 | 1690 | 1900 |
| 2層高度(㎜) | 965 | 1280 | 1640 | 1640 | 1660 | 1590 | 1710 |
| 2層重量 | 155 | 535 | 770 | 1060 | 1140 | 1780 | 2000 |
| 3層高度(㎜) | 1080 | 1400 | 1800 | 1800 | 1820 | 1710 | 1840 |
| 3層重量 | 170 | 580 | 840 | 1140 | 1230 | 1870 | 2100 |
| 4層高度(㎜) | 1200 | 1525 | 1960 | 1960 | 1980 | 1830 | 1970 |
| 4層重量 | 185 | 625 | 910 | 1220 | 1320 | 1960 | 2200 |
| 5層高度(㎜) | 1310 | 1650 | 2120 | 2120 | 2140 | 1950 | 2100 |
| 5層重量 | 200 | 670 | 980 | 1300 | 1410 | 2050 | 2300 |
三、產品特點
用于精細和超精細粉末的篩分，特別適合難處理的物料。
1、效率高。有效模仿人工篩分動作和過程，物料在篩面呈現漸開螺旋線運動，物料與篩網精密接觸，篩分精度高達90-95%！
2、保護物料。柔和的搖滾篩分，不會對毛料的顆粒原結構形成破壞，不容易產生靜電，對易燃易爆易產生靜電的物料篩分是好的選擇。
3、壽命長。物料顆粒的垂直方向加速度值低，柔和搖滾篩分，使篩網不易損壞，大大延長篩網和其他零部件的使用壽命。

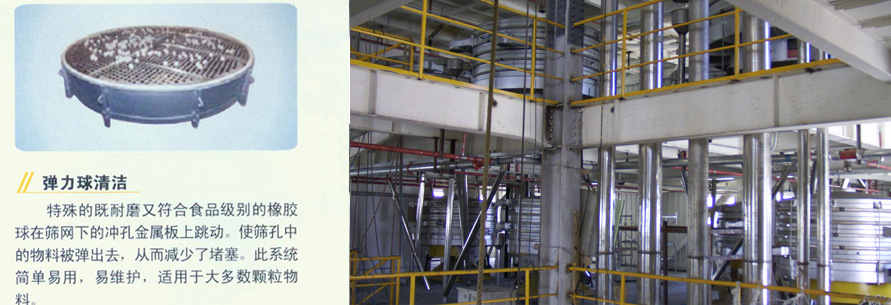

4、清潔衛生。彈跳球清潔網面，潔凈衛生，確保篩分的連續性；全封閉作業，更環保。
5、拆裝方便。圓形積木式拼裝結構，裝，拆簡單。出料口可隨意360度旋轉。
6、噪音低。噪音低至75dBa，是振動篩等其它篩分設備的五分之一。適用行業 適用與微粉、金屬粉末、非金屬粉末、塑料粉末、添加劑、奶粉、豆奶粉、調味料、木糖醇、檸檬酸、蛋白粉、涂料粉末等微粉、粉末、精細粉末的篩分與分級。
四、特別提醒
任何來電/來函詢查詢有關YBS系列搖擺篩資料時，敬請一并提供下列資料，以便對貴方的查詢做出迅速準確的回復。需處理原料：名稱 粒度結構 比重 含水量 粘度 溫度 其他使用之目的：去雜 過濾 分級 整粒 其他處理量：公斤/小時 公升/小時篩網規格(目數或孔徑)及篩分級數工作運轉時間其他特殊要求：如：耐溫、耐介質等為配合個別行業的原料篩濾特性及要求，而有各種類型設計，例如：氣密式、加緣式、閘門式、直泄式、噴水設計或移動車輪等等。
